## 20.3 导出权重

```text
「游戏引擎 浅入浅出」是一本开源电子书，PDF/随书代码/资源下载： https://github.com/ThisisGame/cpp-game-engine-book
```

```bash
CLion项目文件位于 samples\load_fbx\extra_weight
```

上一节就说到Cluster 顶点组 这个东西，就是受一个骨骼影响的顶点集合。

骨骼影响顶点，这里的`影响`，其实就是权重。

一个顶点可能受到多个骨骼影响，骨骼对顶点影响大，那么权重就大。

权重数据也是从Cluster里面获得。

### 1. 获取权重数据

按照下面步骤获取权重数据：

1. 初始化FBX SDK。
2. 遍历节点，找到Mesh节点。
3. 从Mesh节点获取蒙皮修改器，获取所有Cluster。
4. 从Cluster获取影响的顶点索引，以及对应的权重。

核心代码如下：

```c++
//file:example/main.cpp line:172

void ParseNodeRecursive(FbxNode* pNode){
    auto name=pNode->GetName();
    DEBUG_LOG_INFO("node name: {}", name);
    FbxNodeAttribute* lNodeAttribute = pNode->GetNodeAttribute();
    if (lNodeAttribute)
    {
        // 获取pNode相对于锚点的offset
        ......

if (lNodeAttribute->GetAttributeType() == FbxNodeAttribute::eMesh)
        {
            ......

// 实际顶点权重数据
            Engine::VertexRelateBoneInfo* vertex_relate_bone_infos_=new Engine::VertexRelateBoneInfo[lVertexCount];
            // 获取蒙皮修改器
            int lSkinIndex=0;
            FbxSkin * lSkinDeformer = (FbxSkin *)pMesh->GetDeformer(lSkinIndex, FbxDeformer::eSkin);
            // 获取蒙皮修改器上的顶点组数量，一般来说就是骨骼数量，绑定的时候，一般是以一个骨骼作为一个顶点组。
            int lClusterCount = lSkinDeformer->GetClusterCount();
            // 遍历骨骼
            for ( int lClusterIndex=0; lClusterIndex<lClusterCount; ++lClusterIndex) {
                // 获取骨骼的顶点组
                FbxCluster *lCluster = lSkinDeformer->GetCluster(lClusterIndex);

// 获取这个顶点组影响的顶点索引数量
                int lVertexIndexCount = lCluster->GetControlPointIndicesCount();
                for (int k = 0; k < lVertexIndexCount; ++k) {
                    //拿到顶点索引
                    int lIndex = lCluster->GetControlPointIndices()[k];
                    //拿到这个簇中对这个顶点的权重
                    double lWeight = lCluster->GetControlPointWeights()[k];

vertex_relate_bone_infos_[lIndex].Push(lClusterIndex,(int)(lWeight*100));
                }
            }

//上面记录了所有实际顶点的权重，下面要设置到逻辑顶点上。
            ......

//写入Weight文件
            ......
        }
    }
    // 遍历子节点，递归
    ......
}
```

获取的顶点权重数据存放在`vertex_relate_bone_infos_`这个结构中：

```c++
//file:example/main.cpp line:172

// 实际顶点权重数据
Engine::VertexRelateBoneInfo* vertex_relate_bone_infos_=new Engine::VertexRelateBoneInfo[lVertexCount];
```

`Engine::VertexRelateBoneInfo`这个就是存储顶点对应骨骼权重的结构，可以回顾一下`19.4 Blender导出蒙皮权重`。

```c++
//file:example/engine.h line:164

/// 顶点关联骨骼及权重,每个顶点最多可以关联4个骨骼。
struct VertexRelateBoneInfo{
    char bone_index_[4];//骨骼索引，一般骨骼少于128个，用char就行。
    char bone_weight_[4];//骨骼权重，权重不会超过100，所以用char类型就可以。

VertexRelateBoneInfo(){
        for (int i = 0; i < sizeof(bone_index_); ++i) {
            bone_index_[i]=-1;
        }
        for (int i = 0; i < sizeof(bone_weight_); ++i) {
            bone_weight_[i]=-1;
        }
    }

void Push(char bone_index,char bone_weight){
        for (int i = 0; i < sizeof(bone_index_); ++i) {
            if(bone_index_[i]==-1){
                bone_index_[i]=bone_index;
                if(bone_weight_[i]==-1){
                    bone_weight_[i]=bone_weight;
                    return;
                }
                DEBUG_LOG_ERROR("bone_index_ bone_weight_ not sync");
            }
        }
        DEBUG_LOG_ERROR("too much bone");
    }
};
```

### 2. 组织写入文件

上面获取到权重数据并保存到`vertex_relate_bone_infos_`，这个数据并不能直接写入到`.weight`文件。

因为从Cluster获取到的是实际顶点的索引与权重，而渲染所需要的并不是实际顶点。

![](md/cpp-game-engine-book/imgs/load_fbx/extra_weight/vertex_and_uv.jpg)<a id="antiCollectorAdTxt" href="https://github.com/ThisisGame/cpp-game-engine-book">「游戏引擎 浅入浅出」是一本开源电子书，PDF/随书代码/资源下载： https://github.com/ThisisGame/cpp-game-engine-book</a>

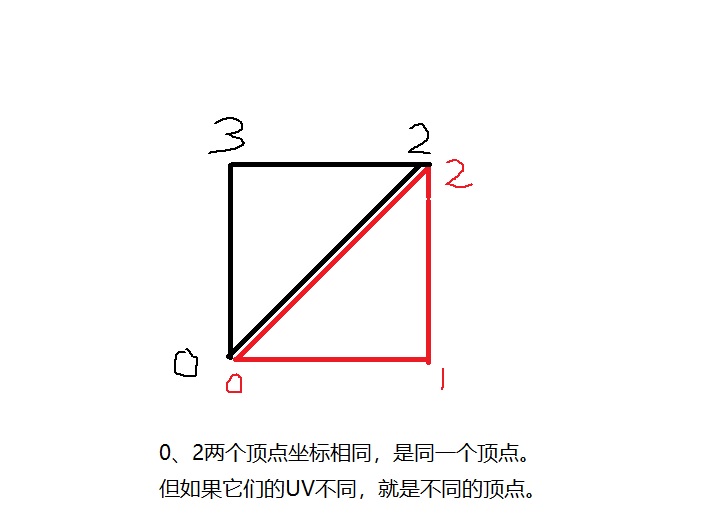

如上图的正方形，由2个三角形组成。
