## 23.2 漫反射光照模型

```text
「游戏引擎 浅入浅出」是一本开源电子书，PDF/随书代码/资源下载： https://github.com/ThisisGame/cpp-game-engine-book
```

```bash
CLion项目文件位于 samples\classic_lighting\diffuse
```

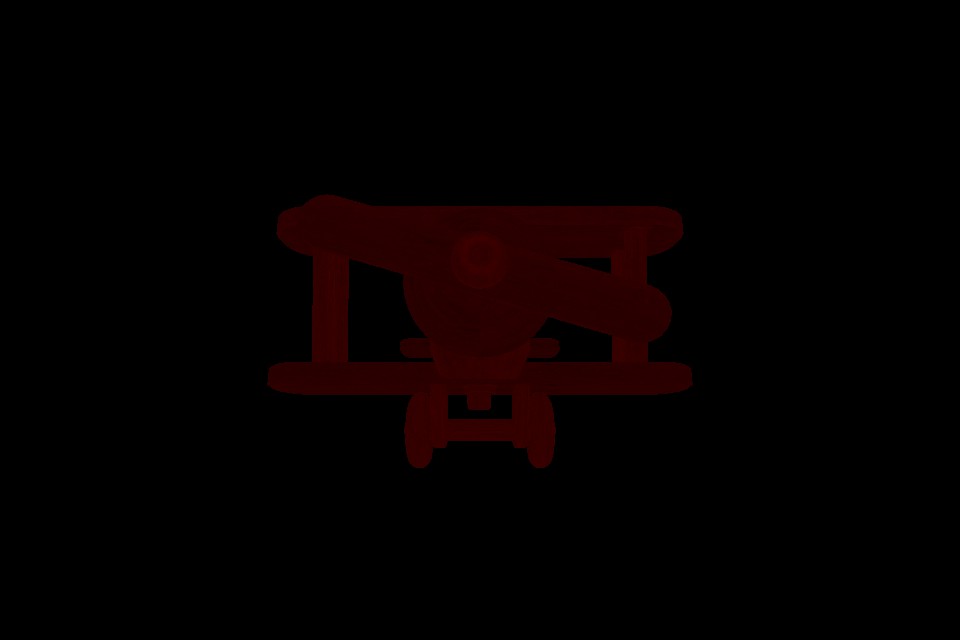

在只有环境光下，模型看起来很假。

![](md/cpp-game-engine-book/imgs/classic_lighting/ambient_lighting/ambient_red.jpg)

设计师设计的效果是这样的：

这是因为人眼是靠阴影，在大脑中创建3D物体的。

一个物体，如果所有的地方，颜色相同，那人类不会认为这是一个三维物体。

真实世界，是因为光子被上层反弹走了，没有击中更下层的地方，导致下层没有反射光子到人眼。

计算机没有那么大的算力去呈现真实光子物理现象。

前人就想出了一些简单的数学公式来简单模拟，这些数学公式，我们称之为光照模型。

### 1. 法线

在学习光照模型之前，先来了解法线。

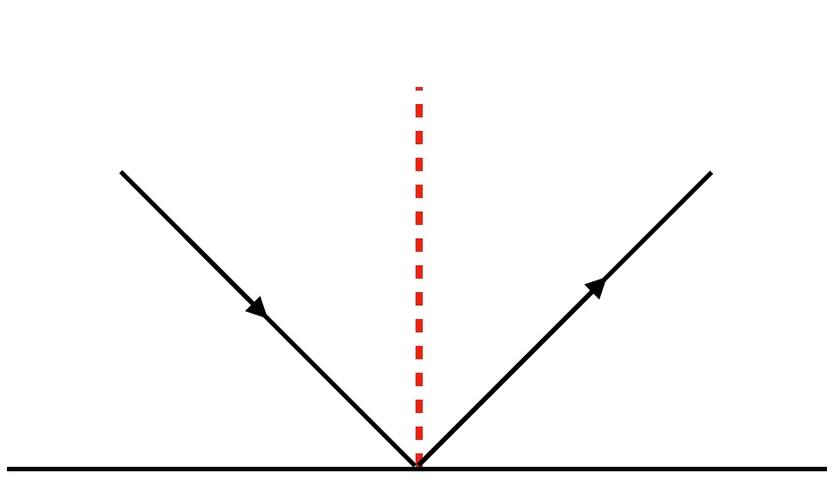

法线（normal line），是指始终垂直于某平面的直线。

![](md/cpp-game-engine-book/imgs/classic_lighting/diffuse/normal.jpg)

那么我们平时说的顶点法线，这话看起来是错误的，因为法线是属于`面`。

在图形学里，`点`是一个实际存在的东西，`面` 却是一个逻辑上的东西。

一个模型要渲染出来，是先将顶点数据交由顶点处理器处理，组成了逻辑上的三角面。

即渲染的输入是顶点，而不是三角面。

那我要设置三角面的法线，就只能往顶点里塞数据，将法线数据作为顶点属性传入了。

这就是为什么我们平时叫顶点法线的原因。

#### 1.1 顶点法线数据

在 `Vertex` 结构体中新增法线数据 `normal_` 。

```c++
//file:source\renderer\mesh_filter.h line:22

class MeshFilter:public Component{
public:
    MeshFilter();
    ~MeshFilter();
public:
    //顶点
    struct Vertex{
        glm::vec3 position_;
        glm::vec4 color_;
        glm::vec2 uv_;
        glm::vec3 normal_;
    };

......
```

法线数据上传后，从顶点着色器，传递到片段着色器。

```glsl
//file:data\shader\diffuse_light.vert

#version 330 core

uniform mat4 u_model;
uniform mat4 u_view;
uniform mat4 u_projection;

layout(location = 0) in  vec3 a_pos;
layout(location = 1) in  vec4 a_color;
layout(location = 2) in  vec2 a_uv;
layout(location = 3) in  vec3 a_normal;//法线数据

out vec4 v_color;
out vec2 v_uv;
out vec3 v_normal;
out vec3 v_frag_pos;

void main()
{
    gl_Position = u_projection * u_view * u_model * vec4(a_pos, 1.0);
    v_color = a_color;
    v_uv = a_uv;
    v_normal = a_normal;//传递给片段着色器。
    v_frag_pos = vec3(u_model * vec4(a_pos, 1.0));//计算片段位置，就是顶点世界坐标。
}
```

然后在片段着色器，参与计算。<a id="antiCollectorAdTxt" href="https://github.com/ThisisGame/cpp-game-engine-book">「游戏引擎 浅入浅出」是一本开源电子书，PDF/随书代码/资源下载： https://github.com/ThisisGame/cpp-game-engine-book</a>

### 2. 漫反射光照模型

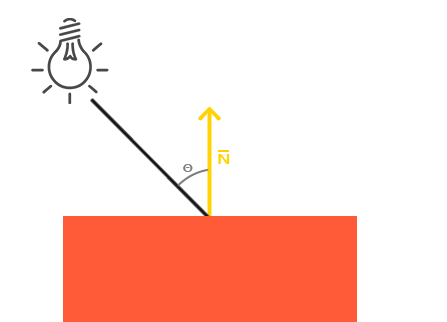

将从光源点 到 片段 的向量看作光的方向。

计算 光的方向 与 法线的角度Cos值，作为片段受光照影响的强弱。

当光源直射时，光方向 与 法线角度为0，Cos值为1，此时受光最强。

当片段位于背面或侧面，光方向 与 法线角度为 -1 或0，此时不受光。

![](md/cpp-game-engine-book/imgs/classic_lighting/diffuse/diffuse_light.png)

这就是漫反射光照模型。

上述计算过程，在片段着色器中，代码如下：

```glsl
//file:data/shader/diffuse_light.frag

#version 330 core

uniform sampler2D u_diffuse_texture;//颜色纹理
uniform vec3 u_ambient_light_color;//环境光
uniform float u_ambient_light_intensity;//环境光强度

uniform vec3 u_light_pos;//光源位置
uniform vec3 u_light_color;//光颜色
uniform float u_light_intensity;//光强度

in vec4 v_color;//顶点色
in vec2 v_uv;
in vec3 v_normal;
in vec3 v_frag_pos;

layout(location = 0) out vec4 o_fragColor;
void main()
{
    //ambient
    vec3 ambient_color = u_ambient_light_color * u_ambient_light_intensity * texture(u_diffuse_texture,v_uv).rgb;

//diffuse
    vec3 normal=normalize(v_normal);//法线
    vec3 light_dir=normalize(u_light_pos - v_frag_pos);//灯光方向
    float diffuse_intensity = max(dot(normal,light_dir),0.0);//计算cos角度值，作为受光强度。
    vec3 diffuse_color = u_light_color * diffuse_intensity * u_light_intensity * texture(u_diffuse_texture,v_uv).rgb;//计算漫反射颜色

o_fragColor = vec4(ambient_color + diffuse_color,1.0);//最终输出颜色=环境光照颜色+漫反射光照颜色
}
```

首先是灯光的参数：光源位置、光颜色、光强度：

```glsl
uniform vec3 u_light_pos;//光源位置
uniform vec3 u_light_color;//光颜色
uniform float u_light_intensity;//光强度
```

这几个数据在逻辑代码中上传：

```lua
--file:samples\classic_lighting\diffuse\example\login_scene.lua line:97
function LoginScene:Update()
    ......

--设置灯光位置、颜色、强度
    self.material_:SetUniform3f("u_light_pos",glm.vec3(0,0,20))
    self.material_:SetUniform3f("u_light_color",glm.vec3(1.0,1.0,1.0))
    self.material_:SetUniform1f("u_light_intensity",1.0)

......
end
```

然后计算 光的方向 与 法线的角度Cos值，作为片段受光照影响的强弱。

```glsl
//file:data/shader/diffuse_light.frag line:21

void main()
{
    ......

o_fragColor = vec4(ambient_color + diffuse_color,1.0);//最终输出颜色=环境光照颜色+漫反射光照颜色
}
```

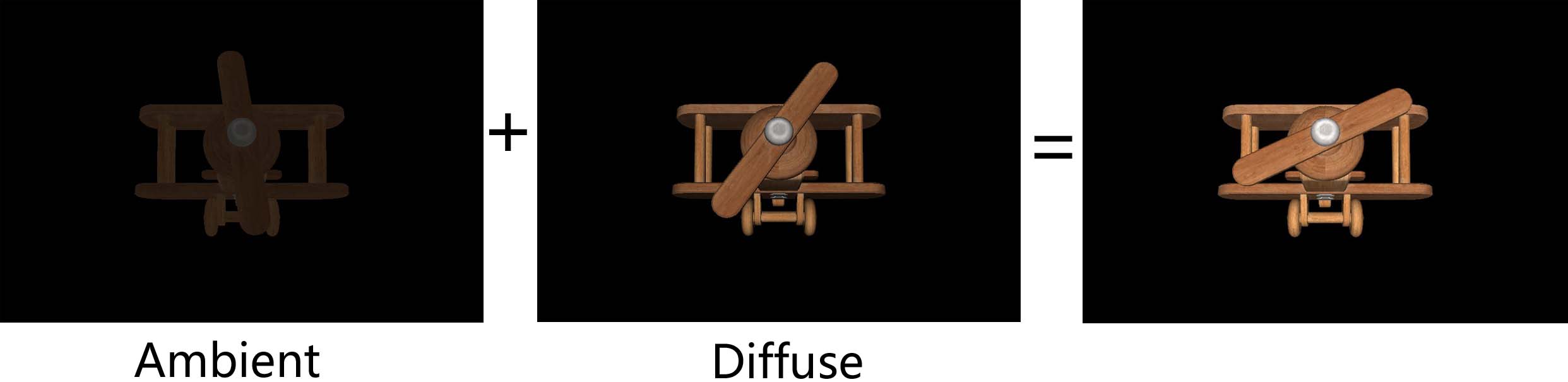

将环境光照颜色与漫反射光照颜色叠加，作为最终输出颜色。

![](md/cpp-game-engine-book/imgs/classic_lighting/diffuse/combine_light_effect_diffuse.jpg)

### 3. 测试

![](md/cpp-game-engine-book/imgs/classic_lighting/diffuse/diffuse_light_model.gif)
