## 4.3 片段着色器

```text
「游戏引擎 浅入浅出」是一本开源电子书，PDF/随书代码/资源下载： https://github.com/ThisisGame/cpp-game-engine-book
```

片段着色器(像素着色器)的功能就是：输出颜色。

在上一节(顶点着色器)里介绍了，顶点着色器是并行的，当我们需要绘制3个顶点，GPU将3个顶点数据，分摊到3个GPU逻辑单元并行处理，每个GPU逻辑单元同时执行顶点着色器程序。

片段着色器(像素着色器)也是并行的，不过执行的次数不是顶点个数，而是屏幕像素个数。

举例绘制一个960x540的长方形，每一个像素点的颜色，都是通过执行一次片段着色器来得到，那么GPU需要执行960x540次。

顶点数越多，顶点着色器执行次数越多。
    屏幕分辨率越高，片段着色器执行次数越多。
    这里可以推出手游常见的两种优化方式：减少顶点、降低分辨率。

### 1.简单的片段着色器

```glsl
#version 110
varying vec4 v_color;
void main()
{
    gl_FragColor = v_color;
}
```

这就是第3章用的片段着色器，仅实现了片段着色器的最基础功能。

### 2.片段着色器语法

#### 2.1 版本限定

```glsl
#version 110
```
在顶点着色器里讲了，这里就不重复了。

#### 2.2 输入变量

```glsl
varying vec4 v_color;
```

顶点着色器的`输出变量`，传递到片段着色器的`输入变量`。<a id="antiCollectorAdTxt" href="https://github.com/ThisisGame/cpp-game-engine-book">「游戏引擎 浅入浅出」是一本开源电子书，PDF/随书代码/资源下载： https://github.com/ThisisGame/cpp-game-engine-book</a>

#### 2.3 输出变量

片段着色器的功能，就是计算颜色，然后输出给显卡。

片段着色器一般都是输出到`gl_FragColor`这个内置变量。

#### 2.4 函数逻辑

```glsl
void main()
{
    gl_FragColor = v_color;
}
```

入口函数 `main()`，上面代码就是将片段着色器输出的颜色，直接输出。

### 3. 插值

顶点着色器输出颜色，作为片段着色器输入颜色。

这句话是对的，但是，顶点着色器输出颜色 ≠ 片段着色器输入颜色。

仔细思考，顶点着色器对每个顶点执行一次，片段着色器对每个像素执行一次，这两个着色器的目标都不一样。

![](md/cpp-game-engine-book/imgs/opengl_draw_polygon/draw_quad/draw_quad_success.png)

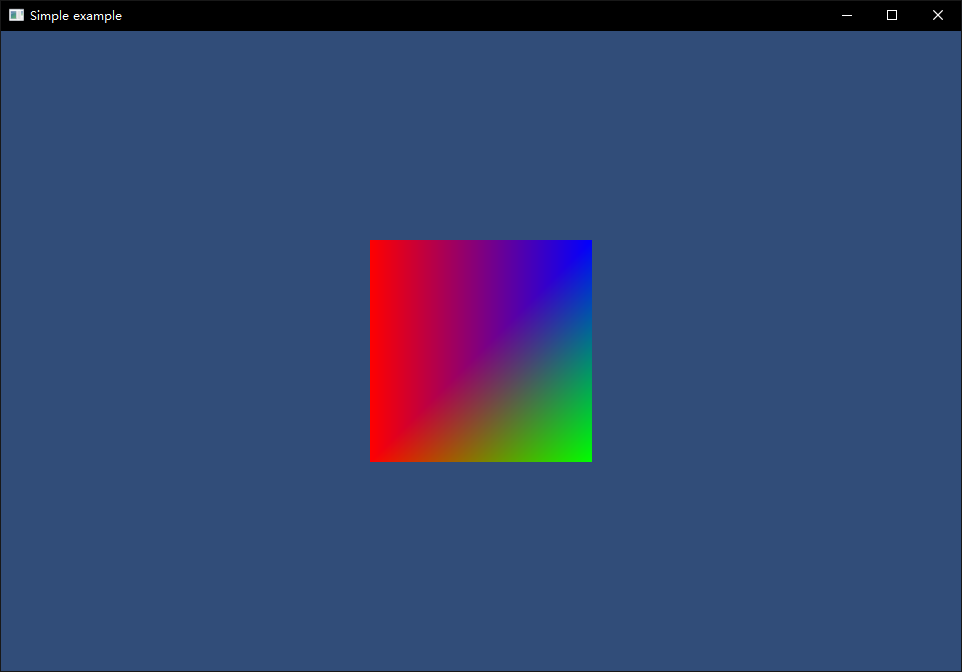

在 `3.2 画个正方形` 这一节，绘制一个200x200 左右大小的正方形。(如上图)
正方形四个顶点，顶点着色器只需要执行4次，而面对200x200个像素，片段着色器，需要执行200x200次。
只有正方形四个顶点的那四个像素，才能直接从顶点着色器拿到颜色数据，那中间的像素颜色数据从哪里来？

插值
中间的像素颜色，都是插值得到的。

左上角顶点颜色是红色，右上角顶点颜色是蓝色，可以看到中间颜色是由红色、蓝色插值混合而成。

注意：所有从顶点着色器输出到片段着色器的数据，都会插值！
