## 21.1 基于任务队列的多线程渲染

```text
「游戏引擎 浅入浅出」是一本开源电子书，PDF/随书代码/资源下载： https://github.com/ThisisGame/cpp-game-engine-book
```

```bash
CLion项目文件位于 samples\multithread_render\engine_render_queue
```

上一节测试了GLFW对多线程的支持，证实了在单独子线程调用OpenGL API渲染是可行的。

那么这一节就来对其进行细化，将渲染三角形这一目标，拆分多个子任务，主线程以命令的形式与渲染线程进行通信。

任务有两种，阻塞性任务和非阻塞性任务。

任务可以拆分为任务命令和任务参数。

* 案例一

你在蹲坑，发现没有纸了，打电话叫你老婆拿纸，这是一个任务。

任务命令：拿纸

任务参数：无

你是主线程，发出命令。

老婆是渲染线程，接受命令，执行，给你结果。

这是一个阻塞式任务，你(主线程)必须等老婆(渲染线程)执行任务(拿纸)，返回结果(给你纸)。

就如下面图中的`编译Shader`命令。

![](md/cpp-game-engine-book/imgs/multithread_render/multithread_render/multithread_render.jpg)
    <br>

* 案例二

你在外面闲逛，你老婆打电话过来叫你去买一斤西瓜，这是一个任务。

任务命令：买东西

任务参数有2个：物品：西瓜 重量：一斤

老婆是主线程，发出命令并带参数。

你是渲染线程，接受命令，解析参数，执行。

买西瓜是比较复杂的操作，要去多个店里询问，比价，拿西瓜，称重，最后付款，才算完成了买西瓜这个任务。

老婆(主线程)不管这些步骤，她只要发命令，然后等结果。

这是一个非阻塞任务，老婆不会一直等你买瓜回去，她可能在打王者荣耀。

等你买好瓜到家，老婆又发出命令，让你去切瓜。

主线程发出渲染命令后，也不会等渲染结果，而是转身就去执行其他逻辑。

就如案例一图中的`绘制`命令。
    <br>

* 案例三

    你老婆在蹲坑，没有纸了，打电话叫你拿纸，叫你买一斤西瓜，然后再去拿两个顺丰快递，然后再去取1000块钱。

第一个是阻塞任务，然后几个都是非阻塞任务。

命令太多，参数太多，人到中年，记忆力衰退，你记不住了。

    你需要一个任务队列来保存这些任务，然后从任务队列里面取任务来做。

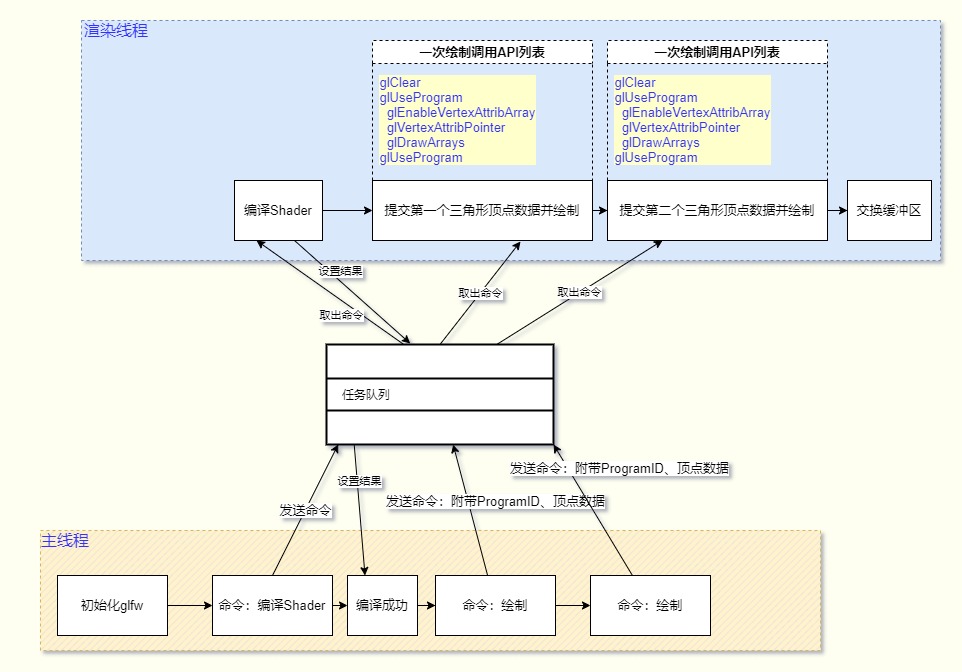

就如同下图，`编译shader`是阻塞性任务，完成之后才能去做`绘制`这个非阻塞任务。

![](md/cpp-game-engine-book/imgs/multithread_render/render_task_queue/render_task_queue.jpg)
    <br>

那么案例三是我们所需要的，来看下如何实现。

### 1. 渲染任务

非阻塞性任务由 `任务命令` `任务参数` 组成。

阻塞性任务由 `任务命令` `任务参数` `回传结果` 组成。

**任务命令**

```c++
//file:render_command.h line:9

/// 渲染命令
enum RenderCommand {
    NONE,
    COMPILE_SHADER,//编译着色器
    CREATE_VAO,//创建缓冲区
    DRAW_ARRAY,//绘制
    END_FRAME,//帧结束
};
```

针对每一个操作，创建一个命令。

并不是对每个OpenGL API创建一个命令，不用搞这么细，毕竟每个命令都对应一个任务，任务太多也会造成性能损耗。

渲染一个三角形，简单分三步：
1.编译着色器
2.创建缓冲区
3.绘制

对每一步创建一个命令任务即可。

当需要渲染的任务全部发送之后，还需要一个发出特殊任务`END_FRAME`来标志这一帧结束，这样在渲染线程中，收到这个特殊任务后，就可以去交换缓冲区了。

**任务参数&回传结果**

```c++
//file:render_task_type.h line:11

/// 渲染任务基类
class RenderTaskBase{
public:
    RenderTaskBase(){}
    virtual ~RenderTaskBase(){}
public:
    RenderCommand render_command_;//渲染命令
    bool need_return_result_ = false;//是否需要回传结果
    bool return_result_set_ = false;//是否设置好了回传结果
};

/// 需要回传结果的阻塞性任务
class RenderTaskNeedReturnResult: public RenderTaskBase{
public:
    RenderTaskNeedReturnResult(){
        render_command_=RenderCommand::NONE;
        need_return_result_=true;
    }
    ~RenderTaskNeedReturnResult(){}
    /// 等待任务在渲染线程执行完毕，并设置回传结果。主线程拿到结果后才能执行下一步代码。
    virtual void Wait(){
        while(return_result_set_==false){
            std::this_thread::sleep_for(std::chrono::microseconds(1));
        }
    }
};
```

对于阻塞性任务，在主线程中将参数`need_return_result_`设置为`true`。

渲染线程中处理这个任务后，要设置回传结果，然后设置`return_result_set_=true`，标记任务完成。

主线程则调用`Wait()`，等待这个任务执行完毕才继续下一步。

本小节实例中有4个任务：
1. RenderTaskCompileShader (编译着色器任务)
2. RenderTaskCreateVAO (创建VAO)
3. RenderTaskDrawArray (绘制任务)
4. RenderTaskEndFrame (特殊任务：帧结束标志)

任务结构如下：

```c++
//file:render_task_type.h line:40

/// 编译着色器任务
class RenderTaskCompileShader: public RenderTaskNeedReturnResult{
public:
    RenderTaskCompileShader(){
        render_command_=RenderCommand::COMPILE_SHADER;
    }
    ~RenderTaskCompileShader(){}
public:
    const char* vertex_shader_source_= nullptr;
    const char* fragment_shader_source_= nullptr;
public:
    GLuint result_shader_program_id_=0;//存储编译Shader结果的程序ID
};

/// 创建VAO
class RenderTaskCreateVAO: public RenderTaskNeedReturnResult{
public:
    RenderTaskCreateVAO(){
        render_command_=RenderCommand::CREATE_VAO;
    }
    ~RenderTaskCreateVAO(){}
public:
    GLuint shader_program_id_=0;//着色器程序ID
    const void* positions_=nullptr;//顶点位置
    GLsizei   positions_stride_=0;//顶点数据大小
    const void* colors_=nullptr;//顶点颜色
    GLsizei   colors_stride_=0;//颜色数据大小
public:
    GLuint result_vao_=0;//回传创建好的VAO
};

/// 绘制任务
class RenderTaskDrawArray: public RenderTaskBase {
public:
    RenderTaskDrawArray(){
        render_command_=RenderCommand::DRAW_ARRAY;
    }
    ~RenderTaskDrawArray(){}
public:
    GLuint shader_program_id_=0;//着色器程序ID
    GLuint vao_=0;
};

/// 特殊任务：帧结束标志，渲染线程收到这个任务后，刷新缓冲区，设置帧结束。
class RenderTaskEndFrame: public RenderTaskNeedReturnResult {
public:
    RenderTaskEndFrame(){
        render_command_=RenderCommand::END_FRAME;
    }
    ~RenderTaskEndFrame(){}
};
```

RenderTaskCompileShader (编译着色器任务)，是阻塞性任务。

在渲染线程编译着色器之后，需要将编译Shader结果的`ProgramID`设置到 `result_program_id_`，主线程拿到它之后，才能进入渲染。

RenderTaskCreateVAO (创建VAO)，是阻塞性任务。

在渲染线程创建好VAO之后，将VAO设置到`result_vao_`，主线程拿到它之后，才能进入渲染。

RenderTaskDrawArray (绘制任务)，是非阻塞性的。

绘制一个三角形也没有什么好返回的，主线程源源不断的发出任务，渲染线程不断取出，然后执行即可。

RenderTaskEndFrame (特殊任务：帧结束标志)，也是阻塞性任务。

主线程发出一堆渲染任务后，需要等待渲染线程渲染完毕，并且调用`glfwSwapBuffers`交换缓冲区，然后才能往下走执行其他逻辑代码。

那主线程是如何知道渲染线程渲染完毕呢，没办法知道！

主线程和渲染线程通信是通过阻塞性任务的回传结果，如果在主线程中能确定某个任务是最后一个任务，就可以在这个任务上加一个标志，表示渲染结束。渲染线程执行这个任务后，交换缓冲区，并且设置标志。主线程判断标志后，就可以继续下一步了。

普通的渲染任务是没办法确定是否最后一个任务的，所以只能创建一个特殊任务，在主线程发出所有渲染命令后，再发出这个命令。

### 2. 任务队列

我们口头上叫多线程渲染，但是其实只是在另外一个线程进行渲染，这个模型中只有2个线程，主线程发出命令，渲染线程接受命令做出处理，所以这其实是一个单生产者单消费者的模型。

这种模型在游戏里最常见的应用就是逻辑线程与网络线程的交互，一般就是用RingBuffer来做。

我这里找了一个开源的实现，Github地址：`https://github.com/rigtorp/SPSCQueue`，简单封装了一下。

```c++
//file:render_task_queue.h

#include <spscqueue/include/rigtorp/SPSCQueue.h>

class RenderTaskBase;

/// 定义一个渲染任务队列
class RenderTaskQueue {
public:
    /// 添加任务到队列
    /// \param render_task
    static void Push(RenderTaskBase* render_task){
        render_task_queue_.push(render_task);
    }

/// 队列中是否没有了任务
    /// \return
    static bool Empty(){
        return render_task_queue_.empty();
    }

/// 获取队列中第一个任务
    /// \return
    static RenderTaskBase* Front(){
        return *(render_task_queue_.front());
    }

/// 弹出队列中第一个任务
    static void Pop(){
        render_task_queue_.pop();
    }

/// 获取队列中的任务数量
    static size_t Size(){
        return render_task_queue_.size();
    }
private:
    static rigtorp::SPSCQueue<RenderTaskBase*> render_task_queue_;//渲染任务队列
};
```

主线程创建任务，把指针扔到队列尾。<a id="antiCollectorAdTxt" href="https://github.com/ThisisGame/cpp-game-engine-book">「游戏引擎 浅入浅出」是一本开源电子书，PDF/随书代码/资源下载： https://github.com/ThisisGame/cpp-game-engine-book</a>

渲染线程从队列头取任务。

### 3. 任务生产者

生产者负责创建任务，把指针扔到队列尾。

```c++
//file:render_task_producer.cpp

#include <glm/glm.hpp>
#include "render_task_producer.h"
#include "render_task_type.h"
#include "render_task_queue.h"

/// 发出阻塞型任务：编译Shader
/// \param vertex_shader_source 顶点shader源码
/// \param fragment_shader_source 片段shader源码
/// \param result_shader_program_id 回传的Shader程序ID
void RenderTaskProducer::ProduceRenderTaskCompileShader(const char* vertex_shader_source,const char* fragment_shader_source,GLuint& result_shader_program_id){
    RenderTaskCompileShader* render_task_compile_shader=new RenderTaskCompileShader();
    render_task_compile_shader->vertex_shader_source_=vertex_shader_source;
    render_task_compile_shader->fragment_shader_source_=fragment_shader_source;
    render_task_compile_shader->need_return_result_=true;//需要返回结果
    RenderTaskQueue::Push(render_task_compile_shader);
    //等待编译Shader任务结束并设置回传结果
    render_task_compile_shader->Wait();
    result_shader_program_id=render_task_compile_shader->result_shader_program_id_;
    delete render_task_compile_shader;//需要等待结果的渲染任务，需要在获取结果后删除。
}

/// 发出任务：创建VAO
/// \param shader_program_id 使用的Shader程序ID
/// \param positions 绘制的顶点位置
/// \param positions_stride 顶点位置数组的stride
/// \param colors 绘制的顶点颜色
/// \param colors_stride 顶点颜色数组的stride
/// \param result_vao 回传的VAO
void RenderTaskProducer::ProduceRenderTaskCreateVAO(GLuint shader_program_id, const void *positions, GLsizei positions_stride,
                                                    const void *colors, GLsizei colors_stride, GLuint& result_vao) {
    RenderTaskCreateVAO* render_task_create_vao=new RenderTaskCreateVAO();
    render_task_create_vao->shader_program_id_=shader_program_id;
    render_task_create_vao->positions_=positions;
    render_task_create_vao->positions_stride_=positions_stride;
    render_task_create_vao->colors_=colors;
    render_task_create_vao->colors_stride_=colors_stride;
    RenderTaskQueue::Push(render_task_create_vao);
    //等待任务结束并设置回传结果
    render_task_create_vao->Wait();
    result_vao=render_task_create_vao->result_vao_;
    delete render_task_create_vao;
}

/// 发出任务：绘制
/// \param shader_program_id 使用的Shader程序ID
/// \param vao
void RenderTaskProducer::ProduceRenderTaskDrawArray(GLuint shader_program_id, GLuint vao){
    RenderTaskDrawArray* render_task_draw_array=new RenderTaskDrawArray();
    render_task_draw_array->shader_program_id_=shader_program_id;
    render_task_draw_array->vao_=vao;
    RenderTaskQueue::Push(render_task_draw_array);//普通非阻塞型任务，交由RenderTaskConsumer使用后删除。
}

void RenderTaskProducer::ProduceRenderTaskEndFrame() {
    RenderTaskEndFrame* render_task_frame_end=new RenderTaskEndFrame();
    RenderTaskQueue::Push(render_task_frame_end);
    //等待渲染结束任务，说明渲染线程渲染完了这一帧所有的东西。
    render_task_frame_end->Wait();
    delete render_task_frame_end;//需要等待结果的任务，需要在获取结果后删除。
}
```

主线程中只负责初始化GLFW，然后发出命令。

```c++
//file:main.cpp line:17

GLuint program_id_=0;
GLuint vao_=0;
int main(void)
{
    //设置错误回调
    glfwSetErrorCallback(error_callback);

if (!glfwInit())
        exit(EXIT_FAILURE);

glfwWindowHint(GLFW_CONTEXT_VERSION_MAJOR, 3);
    glfwWindowHint(GLFW_CONTEXT_VERSION_MINOR, 3);
    glfwWindowHint(GLFW_OPENGL_PROFILE, GLFW_OPENGL_CORE_PROFILE);
#ifdef __APPLE__
    glfwWindowHint(GLFW_OPENGL_FORWARD_COMPAT, GL_TRUE);
#endif

//创建窗口
    GLFWwindow* window = glfwCreateWindow(960, 640, "Simple example", NULL, NULL);
    if (!window)
    {
        glfwTerminate();
        exit(EXIT_FAILURE);
    }

//初始化渲染任务消费者(独立线程)
    RenderTaskConsumer::Init(window);

//编译Shader任务
    RenderTaskProducer::ProduceRenderTaskCompileShader(vertex_shader_text,fragment_shader_text,program_id_);

//创建缓冲区任务
    RenderTaskProducer::ProduceRenderTaskCreateVAO(program_id_, kPositions, sizeof(glm::vec3), kColors,
                                                   sizeof(glm::vec4), vao_);

//主线程 渲染循环逻辑
    while (!glfwWindowShouldClose(window))
    {
        Render();

//发出特殊任务：渲染结束
        RenderTaskProducer::ProduceRenderTaskEndFrame();

//非渲染相关的API，例如处理系统事件，就放到主线程中。
        glfwPollEvents();
    }

RenderTaskConsumer::Exit();

glfwDestroyWindow(window);
    glfwTerminate();
    exit(EXIT_SUCCESS);
}

void Render(){
    //绘制任务
    RenderTaskProducer::ProduceRenderTaskDrawArray(program_id_,vao_);
}
```

### 4. 任务消费者

主线程中初始化`RenderTaskConsumer`后，在`RenderTaskConsumer`中就创建了渲染线程。

```c++
//file:render_task_consumer.cpp line:19

void RenderTaskConsumer::Init(GLFWwindow *window) {
    window_ = window;
    render_thread_ = std::thread(&RenderTaskConsumer::ProcessTask);
    render_thread_.detach();
}

void RenderTaskConsumer::Exit() {
    if (render_thread_.joinable()) {
        render_thread_.join();//等待渲染线程结束
    }
}
```

渲染线程苏醒后，一直从队列中取任务执行。

```c++
//file:render_task_consumer.cpp line:147

void RenderTaskConsumer::ProcessTask() {
    //渲染相关的API调用需要放到渲染线程中。
    glfwMakeContextCurrent(window_);
    gladLoadGL(glfwGetProcAddress);
    glfwSwapInterval(1);

while (!glfwWindowShouldClose(window_))
    {
        float ratio;
        int width, height;
        glm::mat4 model,view, projection, mvp;

//获取画面宽高
        glfwGetFramebufferSize(window_, &width, &height);
        ratio = width / (float) height;
        glViewport(0, 0, width, height);

glClear(GL_COLOR_BUFFER_BIT|GL_DEPTH_BUFFER_BIT);
        glClearColor(49.f/255,77.f/255,121.f/255,1.f);

view = glm::lookAt(glm::vec3(0, 0, 10), glm::vec3(0, 0,0), glm::vec3(0, 1, 0));

projection=glm::perspective(glm::radians(60.f),ratio,1.f,1000.f);

while(true){
            if(RenderTaskQueue::Empty()){//渲染线程一直等待主线程发出任务。没有了任务Sleep 1微秒。
                std::this_thread::sleep_for(std::chrono::microseconds(1));
                continue;
            }
            RenderTaskBase* render_task = RenderTaskQueue::Front();
            RenderCommand render_command=render_task->render_command_;
            switch (render_command) {//根据主线程发来的命令，做不同的处理
                case RenderCommand::NONE:break;
                case RenderCommand::COMPILE_SHADER:{
                    CompileShader(render_task);
                    break;
                }
                case RenderCommand::CREATE_VAO:{
                    CreateVAO(render_task);
                    break;
                }
                case RenderCommand::DRAW_ARRAY:{
                    DrawArray(render_task, projection, view);
                    break;
                }
                case RenderCommand::END_FRAME:{
                    EndFrame(render_task);
                    break;
                }
            }
            RenderTaskQueue::Pop();
            //如果这个任务不需要返回参数，那么用完就删掉。
            if(render_task->need_return_result_==false){
                delete render_task;
            }

//如果是帧结束任务，就交换缓冲区。
            if(render_command==RenderCommand::END_FRAME){
                break;
            }
        }
        std::cout<<"task in queue:"<<RenderTaskQueue::Size()<<std::endl;
    }
}
```

`CompileShader(编译Shader)` `CreateVAO(创建VAO)` `DrawArray(绘制)` 这三个再熟悉不过了。

`EndFrame (特殊任务：帧结束标志)`用来标记渲染线程渲染一帧结束，代码如下：

```c++
//file:render_task_consumer.cpp line:120

/// 结束一帧
/// \param task_base
void RenderTaskConsumer::EndFrame(RenderTaskBase* task_base) {
    RenderTaskEndFrame *task = dynamic_cast<RenderTaskEndFrame *>(task_base);
    glfwSwapBuffers(window_);
    task->return_result_set_=true;
}
```

### 5. 线程同步

主线程发出任务，渲染线程从队列取任务，那么主线程是一定比渲染线程快的。

下一帧的逻辑，可能是需要对上一帧渲染结果做后处理，那么主线程就一定要等待渲染线程这一帧结束。

如果渲染任务特别重，那么渲染线程会比主线程慢很多，主线程就需要一直等待。

这就是在Unity中常见到的`Gfx.WaitForPresent`，CPU正在等待GPU渲染这一帧。

我们这里是用`RenderTaskEndFrame (特殊任务：帧结束标志)`来作为帧结束标志的。

主线程发出这个任务后，就开始等待这个任务完成。

渲染线程将`RenderTaskEndFrame.return_result_set_`设置为`true`后，主线程才知道渲染线程完成了这一帧的渲染，才继续往下走。

发出任务，到判断任务完成的这一段时间，就是Unity中的`Gfx.WaitForPresent`。

### 6. 测试

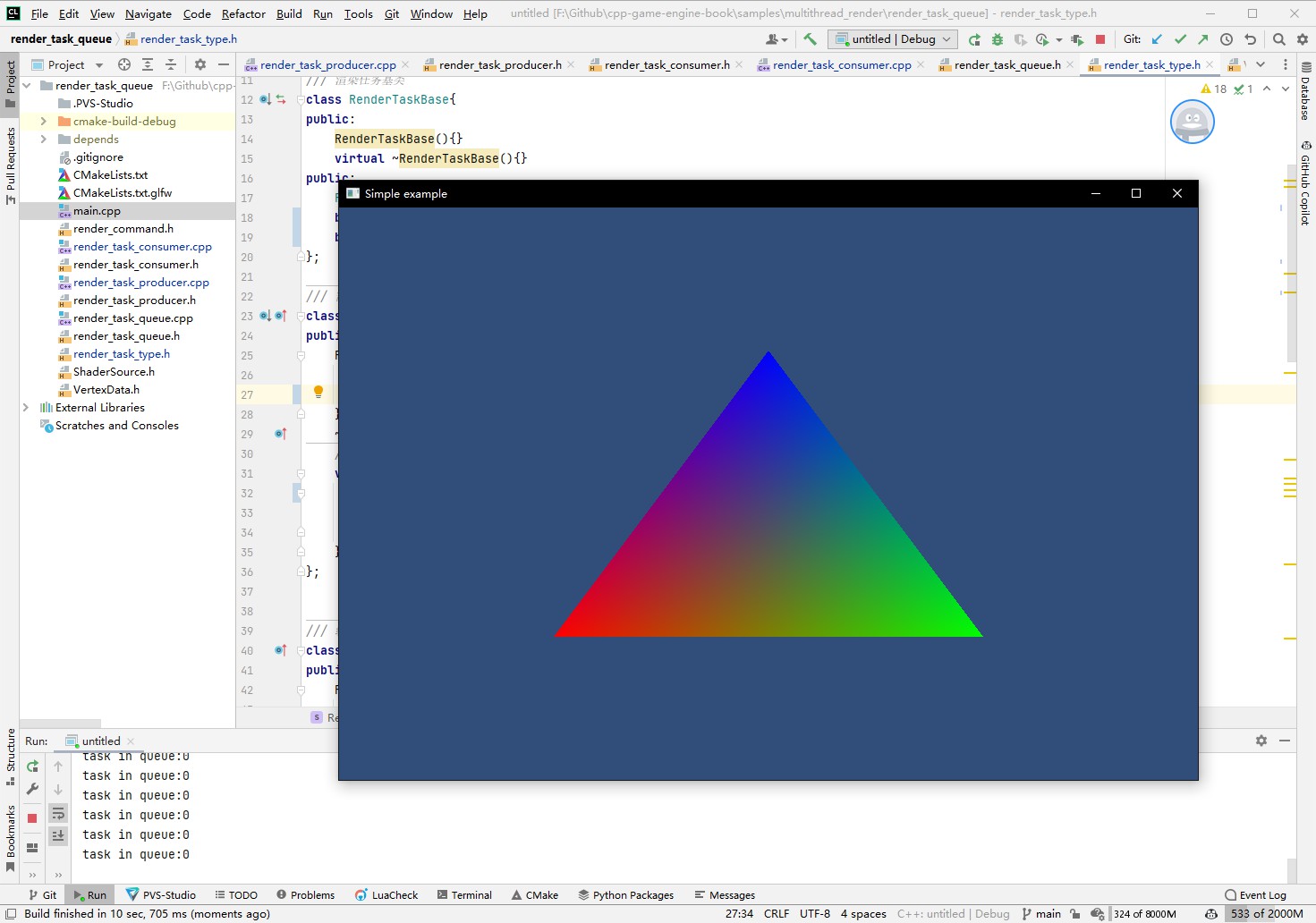

运行项目测试，结果正常。

![](md/cpp-game-engine-book/imgs/multithread_render/render_task_queue/draw_triangle.jpg)
