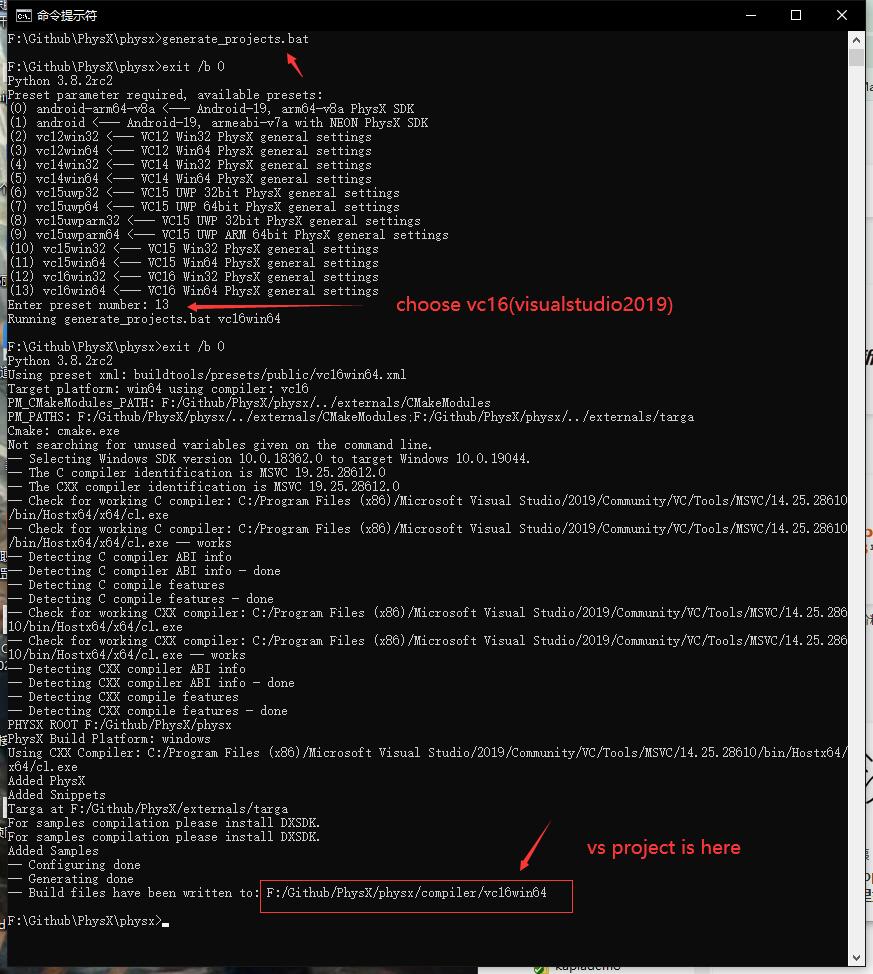

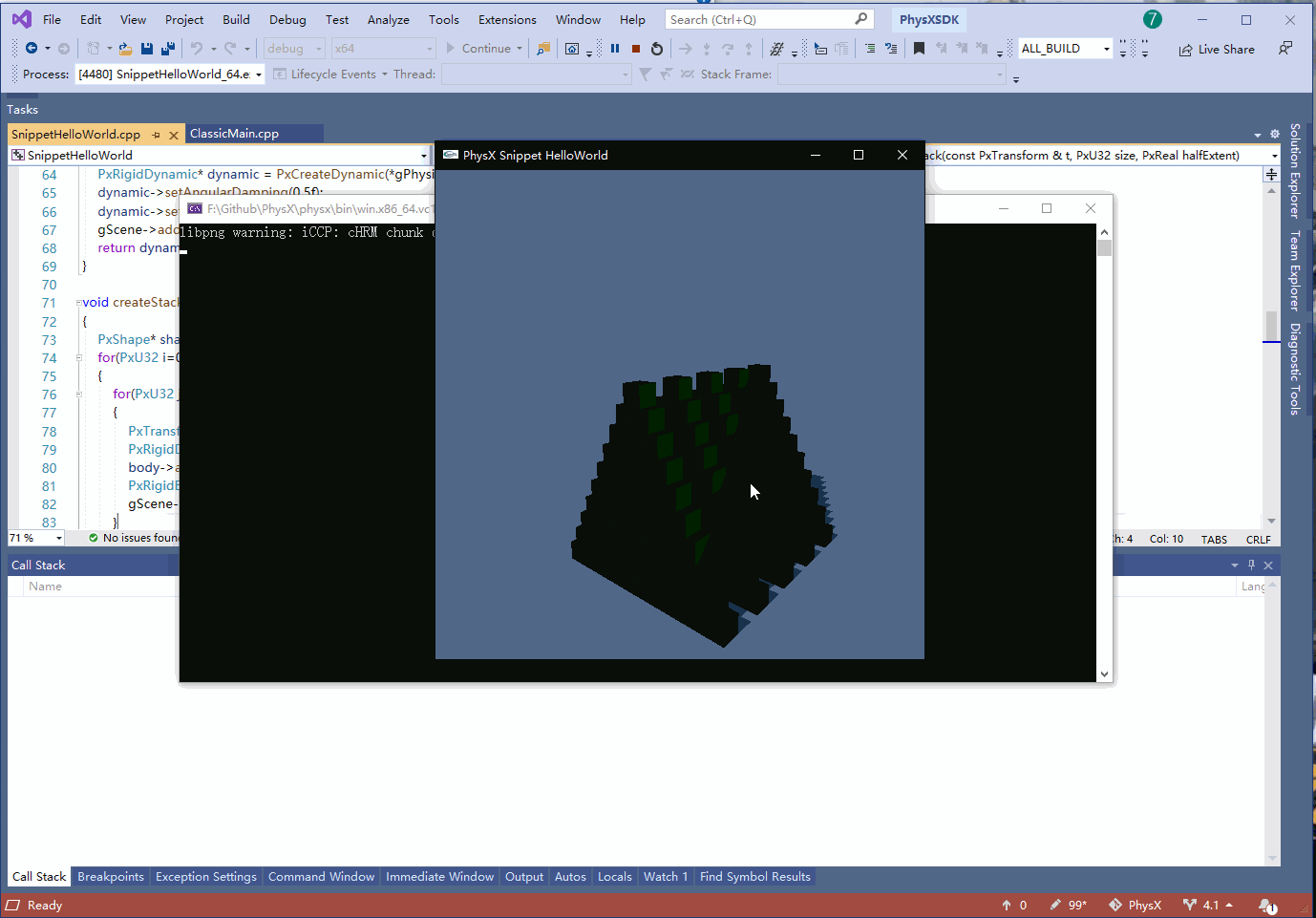

## 22. Physx物理引擎 ```text 「游戏引擎 浅入浅出」是一本开源电子书,PDF/随书代码/资源下载: https://github.com/ThisisGame/cpp-game-engine-book ```  Unity中的碰撞 、射线检测、载具等物理相关功能都是Physx物理引擎提供的。  ### 1. 物理引擎介绍 物理引擎就是干物理相关的事情。 车子能向前移动,是因为发动机提供动力,车轮与地面之间有摩擦力。 人能站在地面,是因为受到往下的重力,人与地面可以简单看成刚体而不至于人穿透地面。 衣服会遮住身体,也是因为受到往下的重力,不然别人就会看到你的啤酒肚。 在游戏中,借助物理引擎进行物体之间的力运算,来获取正确的结果。 不过想用计算机来模拟真实世界的表现是不可能的。 当你将一个钉子敲进墙里面,这中间有多少个物体发生了力运算?从大的来看,是一个钉子与墙之间的挤压。小一点来看,是分子之间。再小一点,原子、质子、夸克…… 一克铁估计有150万亿亿个铁原子,钉钉子这么个动作,就至少有150万亿亿个单位需要参与物理运算,什么计算机这么牛逼? 所以物理引擎做的是物理仿真,就是尽量做到真实效果。 在游戏里面,钉子只会被看作一个圆柱体,墙只会看作立方体,不会在往下去追求分子、原子之间的力。 衣服可能也就是一个圆柱体,所以在游戏中能看到各种奇怪的表现,例如反重力裙子、反重力头发、人物鬼畜等。  ### 2. Physx物理引擎 目前市面上的物理引擎主要有:bullet、havok、Physx。 Physx是NVIDIA家的,现在开源了,有大腿谁不抱,Unity中用的就是physx,UE好像也是,所以我也来用这个。 Physx官网:`https://developer.nvidia.com/physx-sdk` Physx Github:`https://github.com/NVIDIAGameWorks/PhysX` Physx功能非常多,而且是NVIDIA家的,在GPU运算方面能做很多事情,不过对游戏来说,就只用到里面的基础物理功能,做个碰撞检测之类的,复杂一点的用到载具系统,再复杂一点的布料运算,GPU运算几乎是不会去碰,游戏毕竟是要跨平台的。 所以我们也只学一点Physx简单的就行了,学个碰撞检测就行,载具后面有需求再看Physx的实例吧。 ### 3. 编译Physx 参考Physx自带的文档,每个平台都有单独的文档。  先把工程克隆下来,从我的仓库克隆吧,我修复了一点bug。 Github:`https://github.com/ThisisGame/PhysX` 然后编译是分平台的。 #### 3.1 Windows编译Physx <font color=red>先把电脑上的杀毒软件都卸载掉!!!</font> <font color=red>先把电脑上的杀毒软件都卸载掉!!!</font> <font color=red>先把电脑上的杀毒软件都卸载掉!!!</font> 安装CMake:`https://github.com/Kitware/CMake/releases/download/v3.22.3/cmake-3.22.3-windows-x86_64.msi` 注意勾选第二个选项,将CMake添加到环境变量。  安装Python:`https://www.python.org/ftp/python/3.8.2/python-3.8.2rc2-amd64.exe`  注意勾选最后的选项,将Python添加到环境变量。 运行`generate_projects.bat`,输入`13`选择VisualStudio2019编译。  生成的VS工程存放在`physx\compiler\vc16win64`。  可能会出现错误`No CMAKE_C_COMPILER could be found`,如下:<a id="antiCollectorAdTxt" href="https://github.com/ThisisGame/cpp-game-engine-book">「游戏引擎 浅入浅出」是一本开源电子书,PDF/随书代码/资源下载: https://github.com/ThisisGame/cpp-game-engine-book</a> ```bash I:\Github Repositories\PhysX\physx>generate_projects.bat I:\Github Repositories\PhysX\physx>exit /b 0 Preset parameter required, available presets: (0) android <--- Android-19, armeabi-v7a with NEON PhysX SDK (1) vc12win32 <--- VC12 Win32 PhysX general settings (2) vc12win64 <--- VC12 Win64 PhysX general settings (3) vc14win32 <--- VC14 Win32 PhysX general settings (4) vc14win64 <--- VC14 Win64 PhysX general settings (5) vc15uwp32 <--- VC15 UWP 32bit PhysX general settings (6) vc15uwp64 <--- VC15 UWP 64bit PhysX general settings (7) vc15uwparm32 <--- VC15 UWP 32bit PhysX general settings (8) vc15uwparm64 <--- VC15 UWP ARM 64bit PhysX general settings (9) vc15win32 <--- VC15 Win32 PhysX general settings (10) vc15win64 <--- VC15 Win64 PhysX general settings Enter preset number: 10 Running generate_projects.bat vc15win64 I:\Github Repositories\PhysX\physx>exit /b 0 Using preset xml: buildtools/presets/public/vc15win64.xml Target platform: win64 using compiler: vc15 PM_CMakeModules_PATH: I:/Github Repositories/PhysX/physx/../externals/CMakeModules PM_PATHS: I:/Github Repositories/PhysX/physx/../externals/CMakeModules;I:/Github Repositories/PhysX/physx/../externals/targa Cmake: cmake.exe Not searching for unused variables given on the command line. -- Selecting Windows SDK version 10.0.17763.0 to target Windows 10.0.17134. -- The C compiler identification is unknown -- The CXX compiler identification is unknown CMake Error at CMakeLists.txt:34 (project): No CMAKE_C_COMPILER could be found. CMake Error at CMakeLists.txt:34 (project): No CMAKE_CXX_COMPILER could be found. -- Configuring incomplete, errors occurred! See also "I:/Github Repositories/PhysX/physx/compiler/vc15win64/CMakeFiles/CMakeOutput.log". See also "I:/Github Repositories/PhysX/physx/compiler/vc15win64/CMakeFiles/CMakeError.log". ``` 大概率是杀毒软件的问题,<font color=red>先把电脑上的杀毒软件都卸载掉!!!</font> 用vs2019打开`PhysXSDK.sln`,编译整个解决方案,运行`SnippetHelloWorld`,按空格发射炮弹。  在项目属性中,可以找到生成的Physx动态库存放在`physx\bin\win.x86_64.vc142.mt\debug`。  #### 3.2 macOS编译Physx 需要macOS 10.13 、XCode 10.1及以上版本,CMake3.12及以上版本,Python2.7.6及以上版本。 我当前开发机系统是macOS 12.2.1,系统中都已经有Python了,无需自己安装。 XCode到AppStore下载最新的,CMake下载后,按下图复制命令安装控制台工具。   安装好所需软件后,在控制台执行`generate_projects.sh`生成xcode工程。  成功后,最后一行显示了xcode工程存放目录。  打开控制台,切换到xcode项目所在目录,执行编译命令: ```bash xcodebuild -project PhysXSDK.xcodeproj -alltargets -configuration debug ``` 编译成功后,Physx库和实例都存放在`physx/bin/mac.x86_64/debug `。
