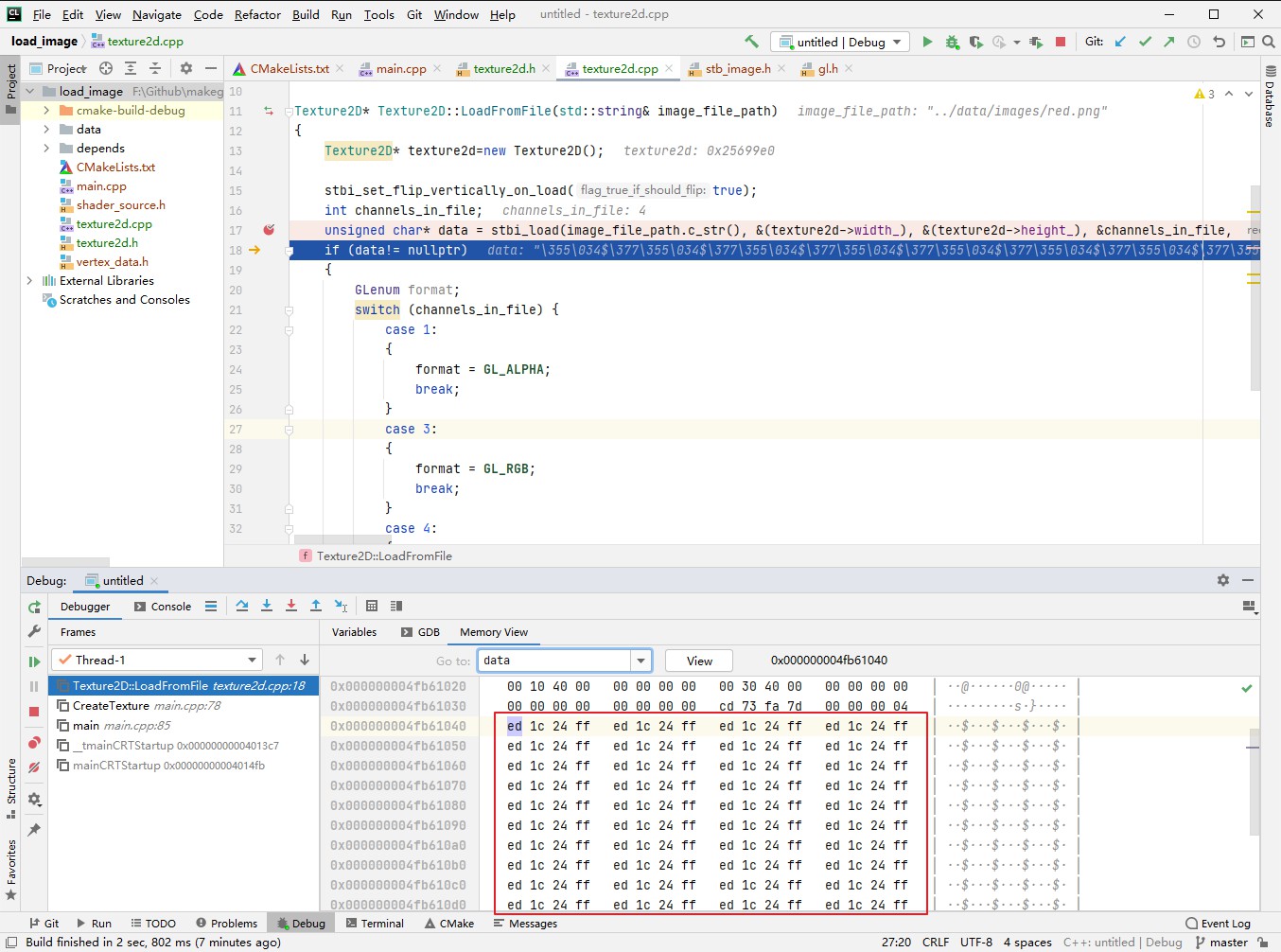

## 5.4 使用stb_image解析图片 ```text 「游戏引擎 浅入浅出」是一本开源电子书,PDF/随书代码/资源下载: https://github.com/ThisisGame/cpp-game-engine-book ``` ```c CLion项目文件位于 samples\texture\load_image ``` 前面介绍了`.png`、`.jpg`图片文件想要用于渲染,首先得加载到内存,然后解压得到RGB数据,然后才能将RGB数据上传到GPU用于渲染。 这一节来实现图片文件加载与解压。 ### 1. 开源的图片解析库 目前各大游戏引擎常用的图片解析库是 `FreeImage`,支持几乎所有的图片格式,官网地址: ```c https://freeimage.sourceforge.io/index.html ``` 支持图片格式多,意味着代码量大,我们暂时只需要加载 `.png`、`.jpg`,找个轻量的库就可以了。 一个绝佳的选择就是 `stb_image`。 ```c std是一个单头文件开源库,每个头文件实现一种功能,官网:https://github.com/nothings/stb ``` ### 2. 导入stb库 下载`stb`源代码,放到项目的`depends`目录下。  这样就可以在项目中使用了。 ### 3. 加载图片并解析 创建类`Texture2D`,管理图片相关接口。 在使用 `stb_image` 解析图片文件之前,先添加相关宏定义: ```c++ #define STB_IMAGE_IMPLEMENTATION ``` 再导入头文件: ```c++ #include "stb/stb_image.h" ``` 然后编写接口代码,加载图片文件:<a id="antiCollectorAdTxt" href="https://github.com/ThisisGame/cpp-game-engine-book">「游戏引擎 浅入浅出」是一本开源电子书,PDF/随书代码/资源下载: https://github.com/ThisisGame/cpp-game-engine-book</a> ```c++ Texture2D* Texture2D::LoadFromFile(std::string& image_file_path) { Texture2D* texture2d=new Texture2D(); stbi_set_flip_vertically_on_load(true);//翻转图片,解析出来的图片数据从左下角开始,这是因为OpenGL的纹理坐标起始点为左下角。 int channels_in_file;//通道数 unsigned char* data = stbi_load(image_file_path.c_str(), &(texture2d->width_), &(texture2d->height_), &channels_in_file, 0); if (data!= nullptr) { //根据颜色通道数,判断颜色格式。 switch (channels_in_file) { case 1: { texture2d->gl_texture_format_ = GL_ALPHA; break; } case 3: { texture2d->gl_texture_format_ = GL_RGB; break; } case 4: { texture2d->gl_texture_format_ = GL_RGBA; break; } } } //释放图片文件内存 stbi_image_free(data); return texture2d; } ``` 然后在`main.cpp` 中调用接口。 ```c++ //创建Texture void CreateTexture(std::string image_file_path) { Texture2D* texture2d=Texture2D::LoadFromFile(image_file_path); } int main(void) { init_opengl(); CreateTexture("../data/images/red.png"); compile_shader(); ...... } ``` ### 4. 解析结果验证 调用`stbi_load`解析图片成功后,返回图像RGB数据(data)、宽、高、通道数。 查看data内存,如下图:  可以看到都是重复的 `ed 1c 24 ff`,转换到十进制就是`237 28 36 255`,这正是上一节创建的红色图片的像素颜色值。  这说明已经成功解析了`.png`格式图片,获取到了原始的RGB数据,下一步就可以上传到GPU中进行渲染。
