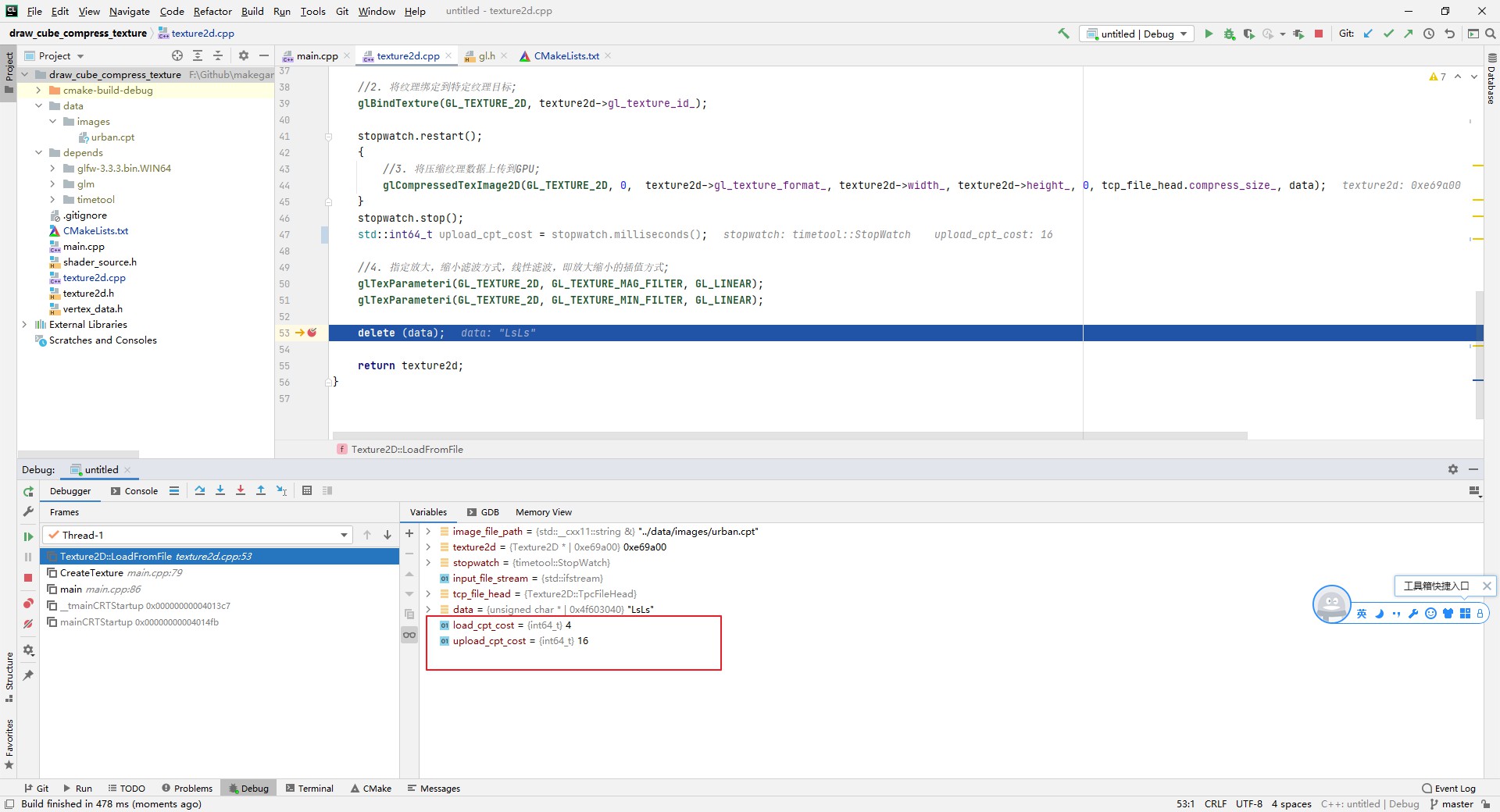

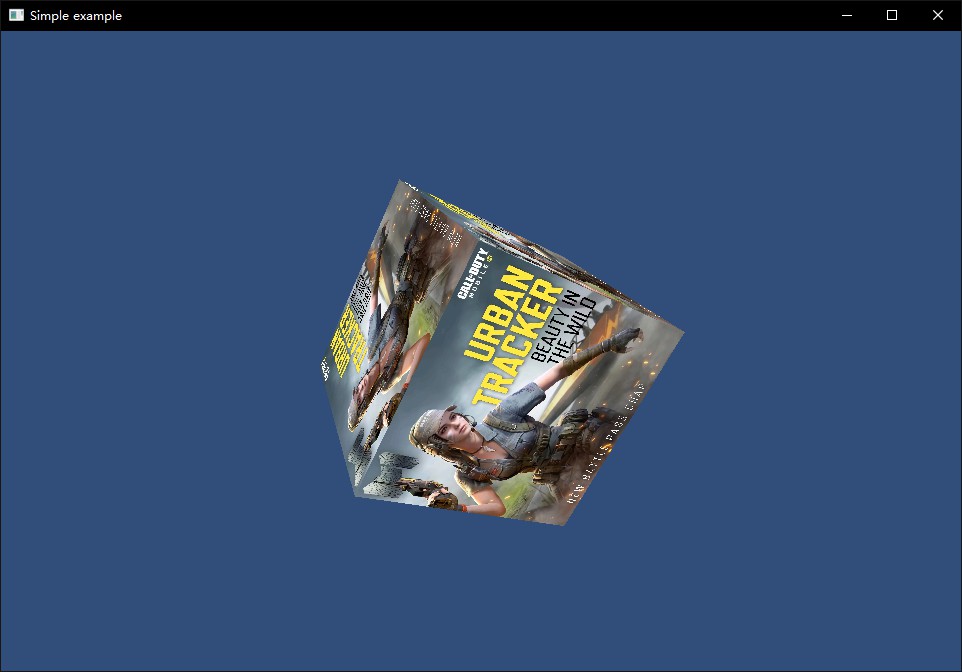

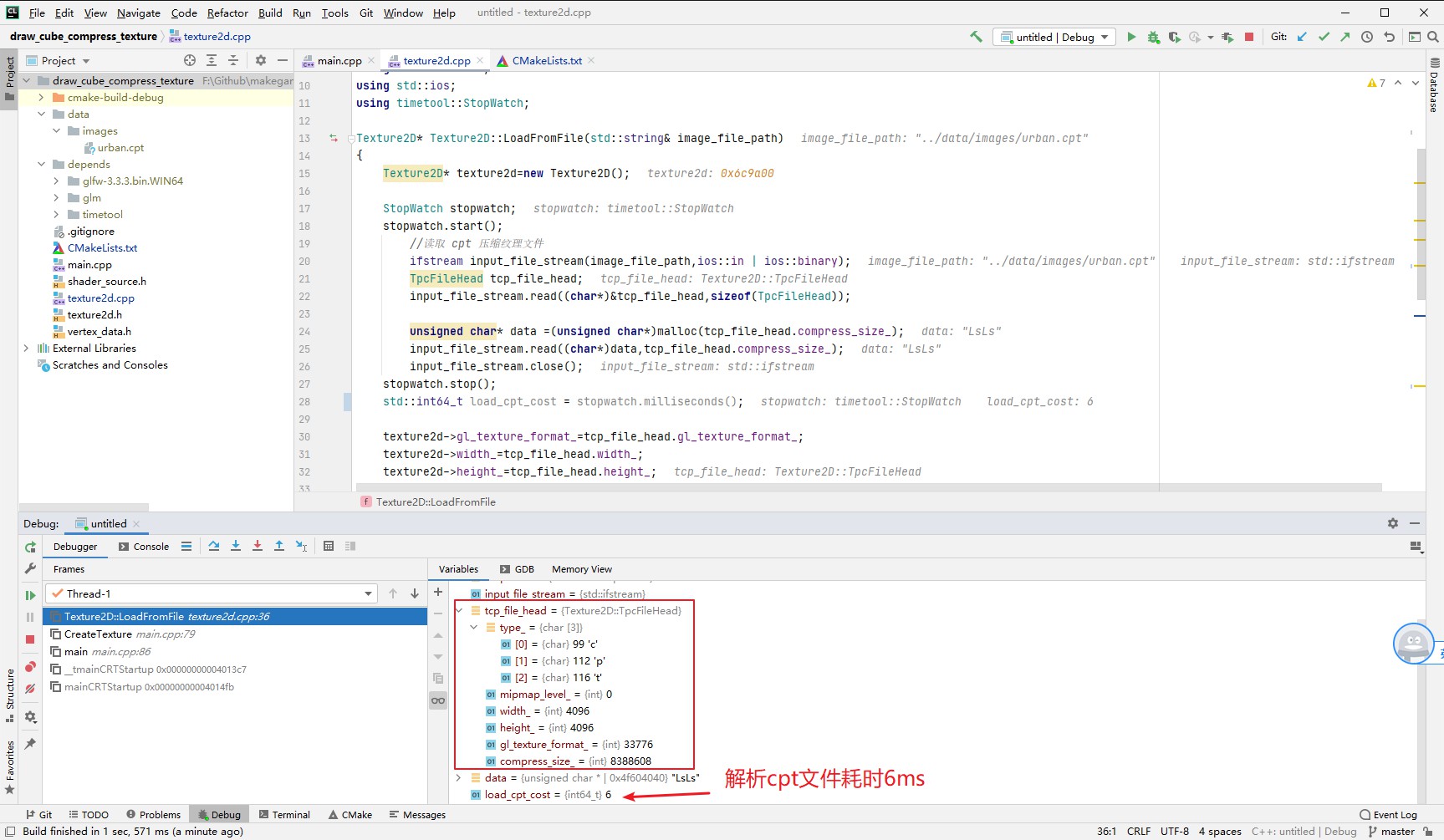

## 5.8 使用压缩纹理 ```text 「游戏引擎 浅入浅出」是一本开源电子书,PDF/随书代码/资源下载: https://github.com/ThisisGame/cpp-game-engine-book ``` ```bash CLion项目文件位于 samples\texture\draw_cube_compress_texture ``` 前面了解了压缩纹理的优势,以及制作了纹理压缩的工具,这一节就加载 压缩纹理文件 `urban_compress_auto_format.cpt`进行渲染。 <font color=red>注意:上一节的压缩图片工具,由于每台电脑显卡不同,所以生成的`.cpt`格式会不一样,如果本节的实例运行后图片黑色,那么要在自己电脑上再生成一次`.cpt`。</font> ### 1. 加载cpt文件 之前项目中使用的是`.jpg`图片,`.jpg`图片并不是GPU支持的格式,需要借助`stb_image`这个库,在CPU中进行解析得到RGB数据,再上传到GPU。 本节要使用的`.cpt`文件,数据是从GPU下载保存的,是GPU支持的格式,所以就不需要再使用`stb_image`了,原来的加载流程也需要修改。 修改`Texture2D::LoadFromFile`,使用 C++ 标准库读取`.cpt`文件: ```c++ Texture2D* Texture2D::LoadFromFile(std::string& image_file_path) { Texture2D* texture2d=new Texture2D(); StopWatch stopwatch; stopwatch.start(); //读取 cpt 压缩纹理文件 ifstream input_file_stream(image_file_path,ios::in | ios::binary); TpcFileHead tcp_file_head; input_file_stream.read((char*)&tcp_file_head,sizeof(TpcFileHead)); unsigned char* data =(unsigned char*)malloc(tcp_file_head.compress_size_); input_file_stream.read((char*)data,tcp_file_head.compress_size_); input_file_stream.close(); stopwatch.stop(); std::int64_t decompress_jpg_cost = stopwatch.milliseconds(); texture2d->gl_texture_format_=tcp_file_head.gl_texture_format_; texture2d->width_=tcp_file_head.width_; texture2d->height_=tcp_file_head.height_; delete (data); return texture2d; } ``` 在`main.cpp` 修改读取文件为`urban_compress_auto_format.cpt`: ```c++ int main(void) { init_opengl(); CreateTexture("../data/images/urban_compress_auto_format.cpt"); ...... } ``` 调试查看数据:  正常读取到cpt文件头信息,而且解析cpt文件耗时仅6ms! ### 2. 上传cpt压缩纹理数据并渲染 从cpt文件读取到文件头和压缩纹理数据之后,就可以上传到GPU进行渲染。<a id="antiCollectorAdTxt" href="https://github.com/ThisisGame/cpp-game-engine-book">「游戏引擎 浅入浅出」是一本开源电子书,PDF/随书代码/资源下载: https://github.com/ThisisGame/cpp-game-engine-book</a> ```c++ Texture2D* Texture2D::LoadFromFile(std::string& image_file_path) { ...... //1. 通知显卡创建纹理对象,返回句柄; glGenTextures(1, &(texture2d->gl_texture_id_)); //2. 将纹理绑定到特定纹理目标; glBindTexture(GL_TEXTURE_2D, texture2d->gl_texture_id_); stopwatch.restart(); { //3. 将压缩纹理数据上传到GPU; glCompressedTexImage2D(GL_TEXTURE_2D, 0, texture2d->gl_texture_format_, texture2d->width_, texture2d->height_, 0, tcp_file_head.compress_size_, data); } stopwatch.stop(); std::int64_t upload_cpt_cost = stopwatch.milliseconds(); //4. 指定放大,缩小滤波方式,线性滤波,即放大缩小的插值方式; glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR); glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR); delete (data); return texture2d; } ``` 和之前使用`.jpg`图片类似,唯一不同的是,这次我们上传的是压缩纹理数据,需要使用新的API:`glCompressedTexImage2D`,下面看介绍。 ```c++ /** * @brief 将压缩纹理数据上传到GPU; * @param target 目标纹理,GL_TEXTURE_2D(2D纹理) * @param level 当图片数据是包含多个mipmap层级时,指定使用mipmap层级。 * @param internalformat 上传的压缩纹理数据格式 * @param width * @param height * @param border * @param imageSize 上传的压缩纹理数据字节数 * @param data 上传的数据 * @return */ void glCompressedTexImage2D(GLenum target, GLint level, GLenum internalformat, GLsizei width, GLsizei height, GLint border, GLsizei imageSize, const void * data); ``` 需要注意 `internalformat`,一定要和图片压缩后OpenGL返回的压缩格式保持一致,不然会出现错误。 编译运行,正常渲染了立方体:  ### 3. 性能提升对比 断点调试查看耗时,如图:  与使用`.jpg`文件进行对比: | |解析耗时(ms) | 上传耗时(ms) | |:---|:---|:---| | jpg | 1571 |960| |cpt|4|16| 有很大的性能提升。 回顾一下,我们是先将`.jpg`图片,解析得到RGB数据,调用OpenGL API进行压缩上传至GPU,然后再从GPU下载压缩纹理数据,保存为`.cpt`文件。 这其实就是Unity导入图片的时候干的活,现在你知道为什么Unity导入图片那么慢了! ### 4.压缩发生在CPU还是GPU 一直以来,我都忽略了压缩和解压缩的效率区别,以至于想当然认为GPU既然解压快,那么压缩也快,那么应该是由GPU来压缩。 在请教了公司大佬和外部大佬之后,认为要看驱动具体实现,暂定压缩发生在CPU,主要缘由有以下: 1. 大佬认为GPU并行压缩是近年来才出现的方式,而且纹理压缩效率其实很低,并行化也并没有很大的优势,具体可以参考大佬的的文章: [用GPU加速ASTC纹理压缩](https://km.woa.com/group/27968/articles/show/475325) 2. GPU实现压缩,会侵犯现有的压缩算法专利。 3. 压缩发生时,CPU使用率较高,GPU无变化。
