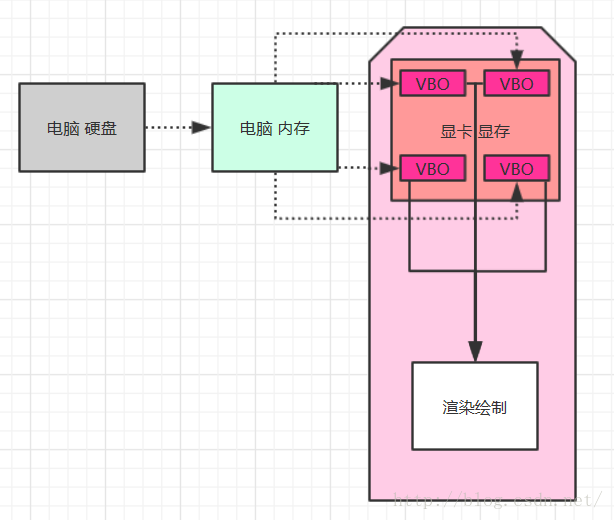

## 6.2 缓冲区对象 ```text 「游戏引擎 浅入浅出」是一本开源电子书,PDF/随书代码/资源下载: https://github.com/ThisisGame/cpp-game-engine-book ``` ```c CLion项目文件位于 samples\vertex_index_and_buffer\buffer_object ``` 上一节使用 `glDrawElements` 通过顶点索引进行绘制,大幅度减少了上传到GPU的数据,但是仍然是每一帧都上传一次。 是否可以将数据缓存在GPU,这样只需要上传一次即可? OpenGL引入了`Buffer Object`,即缓冲区对象。 在之前的例子,顶点数据和顶点索引的流向如下图:  从硬盘读取模型数据,拷贝到内存中,然后每次绘制的时候上传到显卡。 平时玩游戏的时候,每过一个场景,都会打开一个 Loading 界面,在Loading 界面出现的时候,就是从硬盘中读取顶点数据到设备内存中。 当要渲染的时候,就直接从内存中把顶点数据读取出来,然后上传到显卡的显存中。 使用缓冲区对象之后,如下图:  顶点数据上传到GPU之后,就缓存起来,后续渲染直接从显存获取。 使用缓冲区对象进行绘制分为以下步骤: 1. 创建VBO(顶点缓冲区对象) 和 EBO(索引缓冲区对象),并上传数据 2. 将Shader变量和缓冲区对象进行关联 3. 使用EBO绘制 下面一一来看。 ### 1. 创建VBO和EBO,并上传数据 ```c++ //main.cpp //创建VBO和EBO void GeneratorBufferObject() { //在GPU上创建缓冲区对象 glGenBuffers(1,&kVBO); //将缓冲区对象指定为顶点缓冲区对象 glBindBuffer(GL_ARRAY_BUFFER, kVBO); //上传顶点数据到缓冲区对象 glBufferData(GL_ARRAY_BUFFER, kVertexRemoveDumplicateVector.size() * sizeof(Vertex), &kVertexRemoveDumplicateVector[0], GL_STATIC_DRAW); //在GPU上创建缓冲区对象 glGenBuffers(1,&kEBO); //将缓冲区对象指定为顶点索引缓冲区对象 glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, kEBO); //上传顶点索引数据到缓冲区对象 glBufferData(GL_ELEMENT_ARRAY_BUFFER, kVertexIndexVector.size() * sizeof(unsigned short), &kVertexIndexVector[0], GL_STATIC_DRAW); } ``` 在GPU上创建对象,都是分三步,调用3个API: 1. glGenxxxx 在GPU上进行创建xx对象 2. glBindxxx 将xx对象指定为类型 3. glxxxxxxx 上传数据 与创建纹理对象进行对比: | 步骤 | 纹理 ||VBO|| |:---|:---|:---|:---|:---| |1|glGenTextures|通知显卡创建纹理对象|glGenBuffers|在GPU创建缓冲区对象| |2|glBindTexture|将纹理绑定到特定纹理目标|glBindBuffer|将缓冲区对象指定为顶点索引缓冲区对象| |3|glTexImage2D|将图片rgb数据上传到GPU;|glBufferData|上传顶点索引数据到缓冲区对象| 简单介绍这3个API:<a id="antiCollectorAdTxt" href="https://github.com/ThisisGame/cpp-game-engine-book">「游戏引擎 浅入浅出」是一本开源电子书,PDF/随书代码/资源下载: https://github.com/ThisisGame/cpp-game-engine-book</a> ```c++ /** *@brief 在GPU上创建缓冲区对象 *@param n 创建个数 *@param buffers 缓冲区句柄 */ void glGenBuffers(GLsizei n, GLuint * buffers); ``` ```c++ /** *@brief 将缓冲区对象指定为特定目标 *@param target 目标,常用GL_ARRAY_BUFFER(顶点属性缓冲区) GL_ELEMENT_ARRAY_BUFFER(顶点索引缓冲区) *@param buffers 缓冲区句柄 */ void glBindBuffer(GLenum target, GLuint buffer); ``` ```c++ /** *@brief 将缓冲区对象指定为特定目标 *@param target 目标,常用GL_ARRAY_BUFFER(顶点属性缓冲区) GL_ELEMENT_ARRAY_BUFFER(顶点索引缓冲区) *@param size 顶点索引数据size *@param data 顶点索引数组 *@param usage 缓冲区使用方式,常用GL_STATIC_DRAW(仅修改一次后重复使用) */ void glBufferData(GLenum target, GLsizeiptr size, const void * data, GLenum usage); ``` ### 2. 将Shader变量和缓冲区对象进行关联 之前是直接将顶点属性数据和Shader变量进行关联,代码如下: ```c++ //启用顶点Shader属性(a_pos),指定与顶点坐标数据进行关联 glVertexAttribPointer(vpos_location, 3, GL_FLOAT, false, sizeof(glm::vec3), kPositions); //顶启用顶点Shader属性(a_uv),指定与点UV数据进行关联 glVertexAttribPointer(a_uv_location, 2, GL_FLOAT, false, sizeof(glm::vec2), kUvs); ``` 现在数据都上传到VBO了,那么就需要将Shader变量和缓冲区对象句柄进行关联,代码修改如下: ```c++ //指定当前使用的VBO glBindBuffer(GL_ARRAY_BUFFER, kVBO); //将Shader变量(a_pos)和顶点坐标VBO句柄进行关联,最后的0表示数据偏移量。 glVertexAttribPointer(vpos_location, 3, GL_FLOAT, false, sizeof(Vertex), 0); //启用顶点Shader属性(a_color),指定与顶点颜色数据进行关联 glVertexAttribPointer(vcol_location, 4, GL_FLOAT, false, sizeof(Vertex), (void*)(sizeof(float)*3)); //将Shader变量(a_uv)和顶点UV坐标VBO句柄进行关联,最后的0表示数据偏移量。 glVertexAttribPointer(a_uv_location, 2, GL_FLOAT, false, sizeof(Vertex), (void*)(sizeof(float)*(3+4))); ``` 函数`glVertexAttribPointer` 最后的参数由顶点属性数组变为了数据偏移量。 数据关联好之后,就可以进行绘制了。 ### 3. 绘制 上一节使用顶点索引进行绘制时,需要在`glDrawElements`中传入顶点索引数据,每Draw一次都上传一次索引到GPU。 ```c++ glDrawElements(GL_TRIANGLES,36,GL_UNSIGNED_SHORT,kIndices);//使用顶点索引进行绘制。 ``` 现在顶点索引数据都上传到EBO了,就只需要指定当前使用的EBO,然后直接绘制。 ```c++ //指定当前使用的顶点索引缓冲区对象 glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, kEBO); glDrawElements(GL_TRIANGLES,36,GL_UNSIGNED_SHORT,0);//使用顶点索引进行绘制,最后的0表示数据偏移量。 ``` 编译运行,效果正确:
