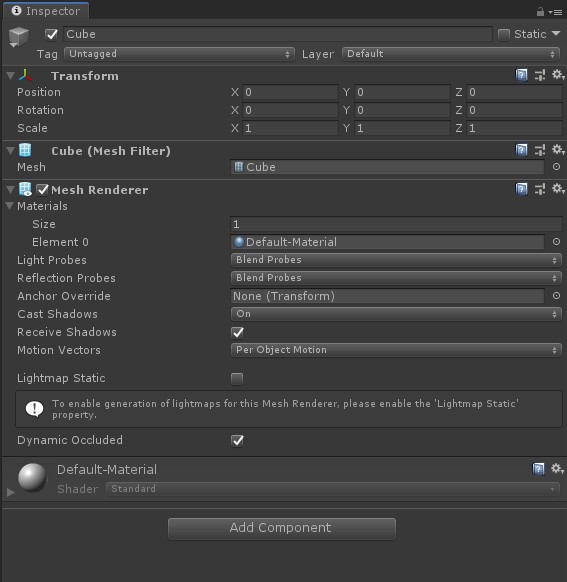

## 7.6 MeshRenderer ```text 「游戏引擎 浅入浅出」是一本开源电子书,PDF/随书代码/资源下载: https://github.com/ThisisGame/cpp-game-engine-book ``` ```c CLion项目文件位于 samples\mesh_and_material\mesh_renderer ``` Mesh、Shader、材质都已经保存为文件,并创建了对应的类进行加载和解析,项目结构也逐渐清晰,但是这些数据文件的使用过程代码,仍然全部堆积在`main.cpp`中。 在Unity中创建一个Cube,可以看到除了MeshFilter、Material,还有一个MeshRenderer。 MeshRenderer,就是负责从MeshFilter、Material拿数据去渲染。  ### 1. 创建MeshRenderer 创建类MeshRenderer,文件名为`mesh_renderer.cpp`。 MeshRenderer要从MeshFilter、Material拿数据,那么需要添加接口,用来保存对应对象到成员变量。 ```c++ void MeshRenderer::SetMaterial(Material *material) { material_=material; } void MeshRenderer::SetMeshFilter(MeshFilter *mesh_filter) { mesh_filter_=mesh_filter; } void MeshRenderer::SetMVP(glm::mat4 mvp) { mvp_=mvp; } ``` 数据有了,就可以渲染了。 ```c++ //file:source/renderer/mesh_renderer.cpp line:32 void MeshRenderer::Render() { //获取`Shader`的`gl_program_id`,指定为目标Shader程序。 GLuint gl_program_id=material_->shader()->gl_program_id(); if(vertex_array_object_ == 0){ GLint vpos_location = glGetAttribLocation(gl_program_id, "a_pos"); GLint vcol_location = glGetAttribLocation(gl_program_id, "a_color"); GLint a_uv_location = glGetAttribLocation(gl_program_id, "a_uv"); //在GPU上创建缓冲区对象 glGenBuffers(1,&vertex_buffer_object_); //将缓冲区对象指定为顶点缓冲区对象 glBindBuffer(GL_ARRAY_BUFFER, vertex_buffer_object_); //上传顶点数据到缓冲区对象 glBufferData(GL_ARRAY_BUFFER, mesh_filter_->mesh()->vertex_num_ * sizeof(MeshFilter::Vertex), mesh_filter_->mesh()->vertex_data_, GL_STATIC_DRAW); //在GPU上创建缓冲区对象 glGenBuffers(1,&element_buffer_object_); //将缓冲区对象指定为顶点索引缓冲区对象 glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, element_buffer_object_); //上传顶点索引数据到缓冲区对象 glBufferData(GL_ELEMENT_ARRAY_BUFFER, mesh_filter_->mesh()->vertex_index_num_ * sizeof(unsigned short), mesh_filter_->mesh()->vertex_index_data_, GL_STATIC_DRAW); glGenVertexArrays(1,&vertex_array_object_); //设置VAO glBindVertexArray(vertex_array_object_); { //指定当前使用的VBO glBindBuffer(GL_ARRAY_BUFFER, vertex_buffer_object_); //将Shader变量(a_pos)和顶点坐标VBO句柄进行关联,最后的0表示数据偏移量。 glVertexAttribPointer(vpos_location, 3, GL_FLOAT, false, sizeof(MeshFilter::Vertex), 0); //启用顶点Shader属性(a_color),指定与顶点颜色数据进行关联 glVertexAttribPointer(vcol_location, 4, GL_FLOAT, false, sizeof(MeshFilter::Vertex), (void*)(sizeof(float)*3)); //将Shader变量(a_uv)和顶点UV坐标VBO句柄进行关联,最后的0表示数据偏移量。 glVertexAttribPointer(a_uv_location, 2, GL_FLOAT, false, sizeof(MeshFilter::Vertex), (void*)(sizeof(float)*(3+4))); glEnableVertexAttribArray(vpos_location); glEnableVertexAttribArray(vcol_location); glEnableVertexAttribArray(a_uv_location); glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, element_buffer_object_); } glBindBuffer(GL_ARRAY_BUFFER, 0); } glUseProgram(gl_program_id); { glEnable(GL_DEPTH_TEST); glEnable(GL_CULL_FACE);//开启背面剔除 //上传mvp矩阵 glUniformMatrix4fv(glGetUniformLocation(gl_program_id, "u_mvp"), 1, GL_FALSE, &mvp_[0][0]); //从Pass节点拿到保存的Texture std::vector<std::pair<std::string,Texture2D*>> textures=material_->textures(); for (int texture_index = 0; texture_index < textures.size(); ++texture_index) { GLint u_texture_location= glGetUniformLocation(gl_program_id, textures[texture_index].first.c_str()); //激活纹理单元0 glActiveTexture(GL_TEXTURE0+texture_index); //将加载的图片纹理句柄,绑定到纹理单元0的Texture2D上。 glBindTexture(GL_TEXTURE_2D,textures[texture_index].second->gl_texture_id()); //设置Shader程序从纹理单元0读取颜色数据 glUniform1i(u_texture_location,texture_index); } glBindVertexArray(vertex_array_object_); { glDrawElements(GL_TRIANGLES,mesh_filter_->mesh()->vertex_index_num_,GL_UNSIGNED_SHORT,0);//使用顶点索引进行绘制,最后的0表示数据偏移量。 } glBindVertexArray(0); } } ``` 就是将<a id="antiCollectorAdTxt" href="https://github.com/ThisisGame/cpp-game-engine-book">「游戏引擎 浅入浅出」是一本开源电子书,PDF/随书代码/资源下载: https://github.com/ThisisGame/cpp-game-engine-book</a> 1. 上传顶点数据,生成缓冲区对象,指定纹理单元。 2. 调用`glDrawElements`提交渲染命令及数据。 这两个步骤的代码,从`main.cpp`移动过来。 `main.cpp`就负责调用MeshRenderer的接口,渲染相关代码就在MeshRenderer中。 ### 2. 调用MeshRenderer渲染 `main.cpp`中移除了渲染相关代码后,结构变得清晰了。 ```c++ int main(void) { ...... MeshFilter* mesh_filter=new MeshFilter(); mesh_filter->LoadMesh("model/cube.mesh"); Material* material=new Material(); material->Parse("material/cube.xml"); MeshRenderer* mesh_renderer=new MeshRenderer(); mesh_renderer->SetMeshFilter(mesh_filter); mesh_renderer->SetMaterial(material); while (!glfwWindowShouldClose(window)) { ...... //计算mvp ...... mesh_renderer->SetMVP(mvp); mesh_renderer->Render(); glfwSwapBuffers(window); glfwPollEvents(); } ...... } ``` 编译运行,看看结果是否正常。
